概要
コネクタ付光ケーブルを敷設する際にプーリングアイを保護管として取付ることにより露出コードやコネクタにテンションがかからず光ケーブルの露出コード部分が折れたりコネクタが外れることなく敷設が可能となります。

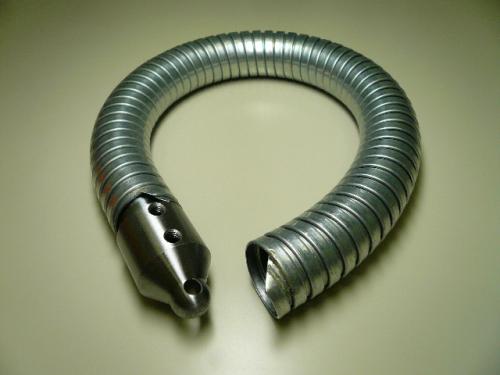

製品構造
| ヘッド部 |
材 質 : 鋼材(規格:JIS G 3101に基づく)
付属品 : ホールネジ(M6-L10)4個
許容引張強度:75kg
取付対応テンションメンバ:プラスチック被覆鋼線(外径1.5mm)
|
| パイプ部 |
材 質 : 鋼材
内 径 : 19.2mm
外 径 : 22.9mm
曲げ半径: 65mm
|
図面・取扱説明書
図面はこちら
取扱説明書はこちら
